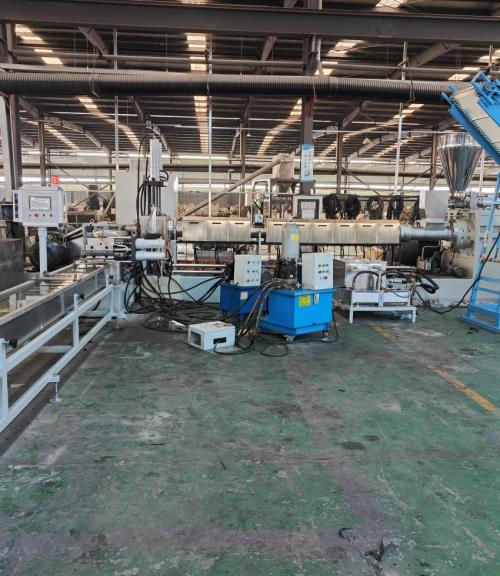

單螺桿造粒機_JDL_單螺桿造粒機 JDL-180單螺桿水拉條機組

一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：單螺桿喂料機——-JDL-180單螺桿擠出機---—液壓板式換網——拉條機頭-----5米不銹鋼水槽-------吹干機-----龍門切粒機------2.5米不銹鋼振動篩-----產品料倉----25公斤自動稱重系統-------采用：PLC控制 Ⅲ、作業物料：PP破碎料    產    量：500-600公斤/小時（作業條件不同，產量稍有不同）

二、機組配置（一）單螺桿喂料系統1)單螺桿喂料機； 電機功率：1.5kw；“三晶或羅賓康”變頻調速器

（二）JDL-180擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）2 .齒輪箱冷卻系統1)減速箱冷卻系統；油泵功率：1.1kw；采用板式冷卻器，3平方3、主電機：:1）交流電機；功率：110kw“猛特”電機?！叭?/span>或羅賓康”變頻調速器。4、螺桿1）直徑：φ180mm；長徑比：28:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深 0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；5、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）筒體上開槽，盤銅管，通冷卻油；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質紅外線加熱器 6、液壓板式自動換網系統：2）位置：固定位置在機筒出料端和機頭之間；6）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購） 7、拉條機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力

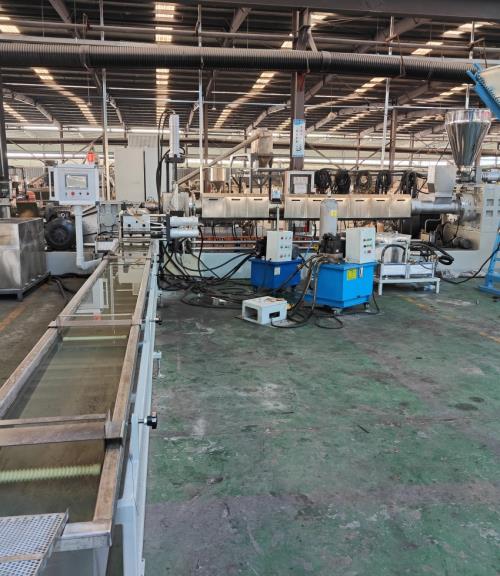

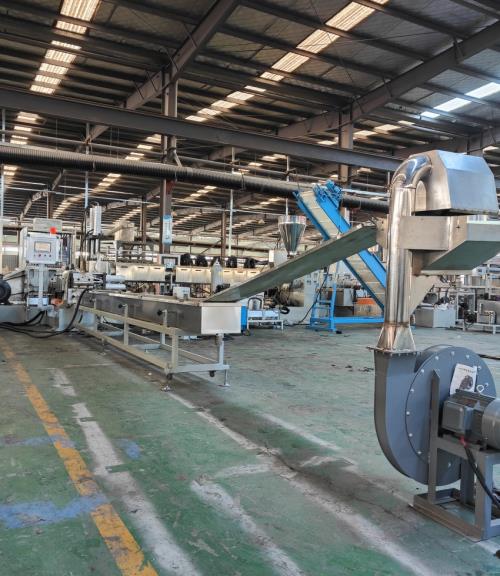

（三）水拉條輔機     1）水槽：一臺，L=5米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；    2）吹干機：二臺，功率1.5kw；與物料接觸件均為不銹鋼材質。 3）龍門切粒機：壹臺，功率3kw，變頻調速；切粒機動刀刀口采用鎢鋼材質 4）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小5）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機（四）25KG自動稱量灌裝系統1）中間料倉一件，優質不銹鋼材質；緩沖倉：一件，優質不銹鋼材質。2）自動稱料系統：1套，包括電子計量器、蝶閥兩3) 自動夾袋和稱好后自動放開夾臂，帶自動過載和欠載報警，
